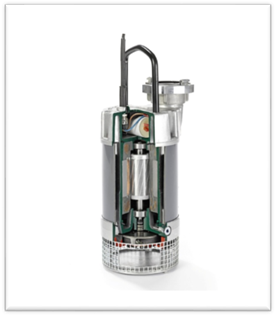

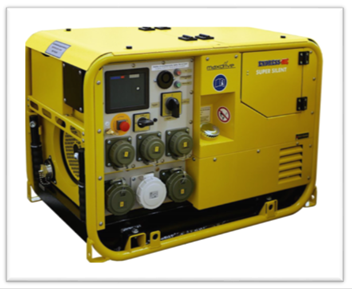

Fuhrpark und Geräte
|

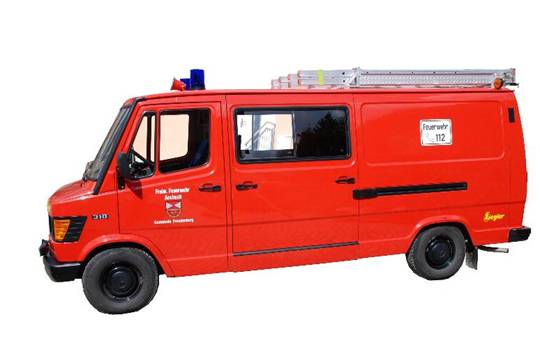

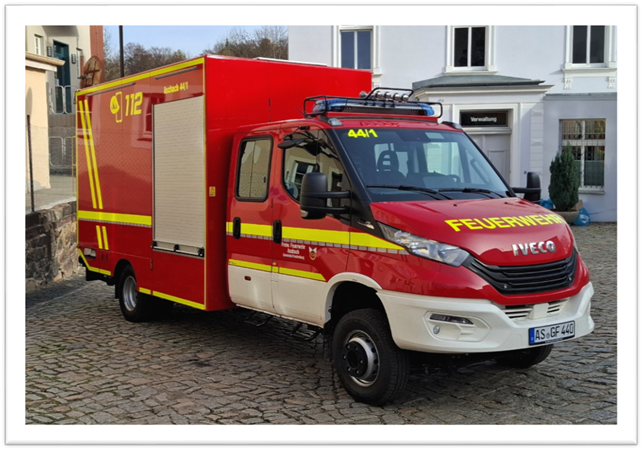

FAHRZEUG |
|
|
|
|
|
Bezeichnung |
Tragkraftspritzenfahrzeug |
|
Fahrzeugtyp |
Mercedes
Benz 307D |
|
Aufbauhersteller |
Ziegler |
|
Leistung |
65 PS |
|
Baujahr |
|
|
Besatzung |
|
|

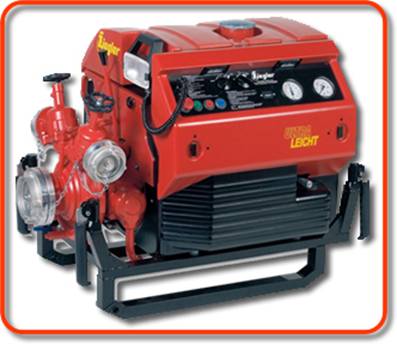

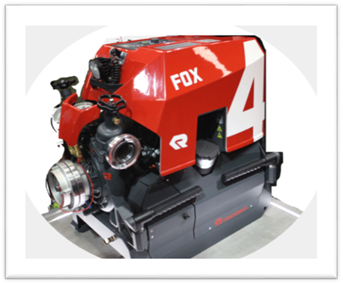

Tragkraftspritze |
Ziegler
Ultra Leicht TS 8/8 |
|
Funkkennung |
Florian
Aschach 44/1 |
|
|
|
|
|
|
|
PUMPE |
|||
|
|
|
||
|
Hersteller |
Albert
Ziegler GmbH & Co.KG |
||
|
Typ |
T/S 8/8 |
||
|
Stufenzahl |
1 |
||
|
Nennförderstrom |
800 l/min |
||
|
Nennförderhöhe |
8 bar |
||
|
Geodätische Nennsaughöhe |
|
||
|
Entlüftung |
Trokomat Plus |
||
|
|
|
||
|
|
|||
|
MOTOR |
|||
|
|
|||
|
Typ |
|
||
|
Betriebsart |
Zweitakt,
Ottomotor mit Getrenntschmiereung |
||
|
Zylinder |
2 |
||
|
36 kW (49
PS) bei 5000 U/min |
Leistung |
||
|
Hubraum |
625 ccm |
||
|
Magnetzündung |
Zündung |
||
|
Lichtmaschiene |
12 V, 180
W |
||
|
Kühlung |
Luftkülung durch Axialgebläse |
||
|
Benzin |
Superbenzin
bleifrei ROZ 95 |
||
|
Tankinhalt |
ca. |
||
|
|
|
||
|
Bilder mit Freundlicher Ünterstützung der
Firma Ziegler |
|||
|

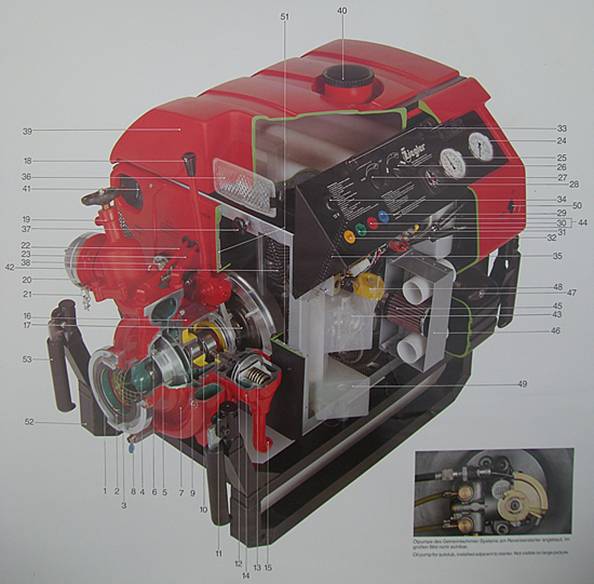

PUMPENDETAILS |
|||||
|
|
|
||||
|
1 |
Saugkupplung
»A« (Storz) |
|
Elektr. Betribsstundenzähler |
28 |
|
|
2 |
Saugdichtung |
Starterknopf |
29 |
||
|
3 |
Saugsieb |
Kontroleuchte »Öl« |
30 |
||
|
4 |
Gleitlagerbüchse |
Kontroleuchte »Kühlung« |
31 |
||
|
5 |
Laufrad |
Abstellknopf |
32 |
||
|
6 |
Spaltring |
Bedienungstafelleuchten |
33 |
||
|
7 |
Pumpengehäuse
mit eingegossenem Leitapparat |
Steckdose
Arbeitsstellenscheinwerfer |
34 |
||
|
8 |
Entwässerungshahn |
Kabel zum
Arbeitsstellenscheinwerfer |
35 |
||
|
9 |
Pumpenwelle |
Arbeitsstellenscheinwerfer |
36 |
||
|
10 |
TROKOMAT -
Antrieb |
Feststellschraube
am Auszugsrohr |
37 |
||
|
11 |
TROKOMAT -
Kolbengestange |
Batterie -
Ladesteckdose DIN 14690 |
38 |
||
|
12 |
TROKOMAT -
Kolben |
Kraftstofftank |
39 |
||
|
13 |
Druckfeder |
Tankdeckel |
40 |
||
|
14 |
TROKOMAT -
Gehäuse |
Kraftstoffhahn |
41 |
||
|
15 |
Ausstoßleitung
TROKOMAT |
Antriebsmotor |
42 |
||
|
16 |
Antriebsflansch |
Vergaser |
43 |
||
|
17 |
Kupplung |
Bowdenzüge zum Vergaser |
44 |
||
|
18 |
Kupplungshebel |
Luftfilter |
45 |
||
|
19 |
Selbstschließendes
Niederschraubventil »B« |
Ansauggeräusch
- Dämpfer |
46 |
||
|
20 |
Druckkupplung |
Reversierstarter
Handzug |
47 |
||
|
21 |
Kupplungskette |
Einfüllöffnung
Ölbehälter |
48 |
||
|
22 |
Zuleitung
zum Druckmessgerät -1 bis +25 bar |
Ölbehälter |
49 |
||
|
23 |
Zuleitung
zum Druckmessgerät 0 bis 25 bar |
Schnellverschluß der Seitenverkleidung |
50 |
||
|
24 |
Druckmessgerät
0 bis 25 bar |
Schallgedämmte
Motorverkleidung |
51 |
||
|
25 |
Druckmessgerät
-1 bis 0 bis 25 bar |
Traggestell
mit Federkufe |
52 |
||
|
26 |
Drehgriff
»Gas« |
Klappbarer
Tragegriff |
53 |
||
|
27 |
Drehgriff
»Luft« |
|
|
||
|
|
|
||||
|
|
|||||
